HBD-0209シリーズ｜ポジショニングダミー

精密な姿勢再現と負荷評価に対応する高機能ポジショニングモデル

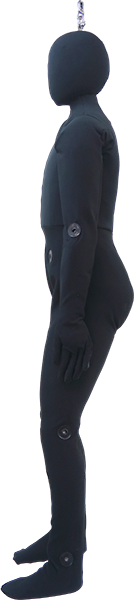

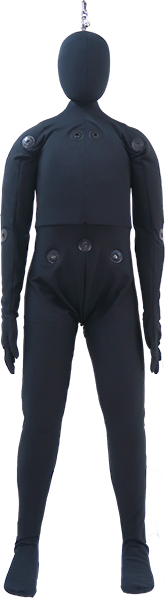

HBD-0209シリーズは、自動車用シート、車いす、福祉・医療機器などの評価や姿勢研究を目的に開発された、成人男性をモデルとした高機能ポジショニングダミーです。人体に近い重量配分と関節可動性を備え、さまざまな姿勢や動作の再現に対応します。

骨格と体圧再現性の高い構造設計

• 内部骨格はスチール製フレーム
• 胸郭および頭部には硬質ポリオレフィン樹脂
• 骨盤はFRP（ガラス繊維強化樹脂）製パーツを内蔵
• 外装は柔軟かつ高伸縮性のストレッチナイロン生地で仕上げ

リアルな人体構造と関節再現

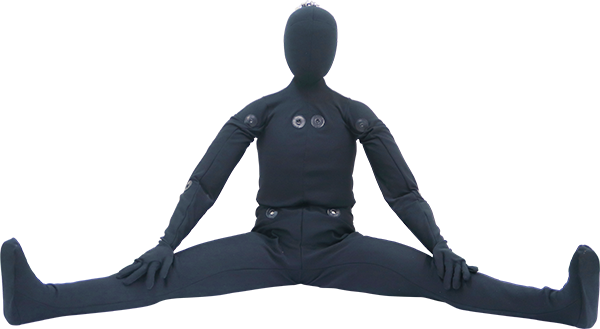

このダミーは、日本人平均体格に基づいて設計されており、以下の12部位の関節が可動・固定可能です：首、肩甲帯、肩、ひじ、手首、手指、胸椎、腰椎、股関節、ひざ、足首、足つま先。

回転軸にはクロームメッキ仕上げのステンレス製を使用。関節はボールジョイントやヒンジ構造を組み合わせ、精密な角度設定が可能。各部を固定することで、保持姿勢の安定性も確保されます。

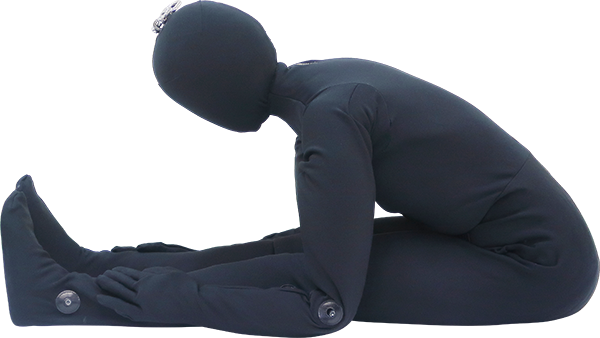

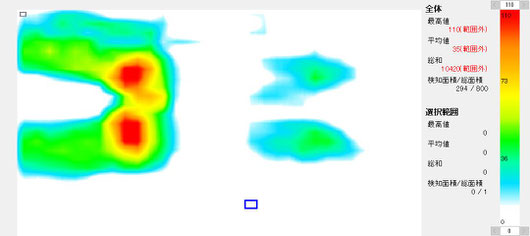

これにより、仰臥位（仰向け）や着座時の体圧分散の再現も可能です。特に臀部の構造は、人体に近い沈み込み特性を持たせており、シート圧測定や装着具の評価に適しています。

多彩な実験・評価ニーズに対応

ポジショニングダミーは、人体寸法・重量バランス・関節可動性の再現性に優れており、以下のような多様な分野で活用されています。

• 自動車用シートや座席の体圧分散評価
  　臀部・肩甲帯の沈み込み挙動により、着座姿勢における圧力分布を定量評価可能。快適性や疲労軽減設計の検証に活用されます。
• 福祉機器・介護機器の製品開発・安全検証
  　車いす、リクライニングベッド、移乗補助機器など、座位・仰臥位に対応する機器に対して、安全性・適合性の実地検証に適しています。
• 人体寸法を基準としたモックアップ・構造物設計検証
  　公共交通機関、建築設備、インテリア製品などにおいて、ヒューマンスケールに基づいた寸法検討・フィッティング確認に貢献します。
• 衣服・装具の装着性やフィッティング試験
  　防護服・ハーネス・作業着・制服・義肢装具などの設計・検証に活用され、姿勢変化に伴うズレや圧迫を再現できます。
• 姿勢誘導・体位変換訓練など、介助動作の再現
  　仰臥位・側臥位・端座位などの再現が可能で、介護現場の実習用モデルや介助機器メーカーの研修資材として導入されています。
• 環境試験や人間工学評価
  　家具や作業台の高さ設定、安全柵や手すりの有効性確認など、ヒューマンファクター評価の基準モデルとして活用されます。

坐骨結節とは

位置と構造：坐骨結節は骨盤を構成する坐骨の下部にある突出部で、左右に一対存在します。

触知可能性：椅子に座った際、お尻の下に感じる硬い部分が坐骨結節です。

椅子に座る際の役割

体重の支持：

坐骨結節は座位時に体重を直接支える主要な接点です。

この部位で体重を支えることで、腰椎や背筋への負担が軽減されます。
