事故再現ダミー 成人｜挟まれ・轢過・激突の再現用高耐久モデル｜
挟まれ・轢過・激突衝撃再現 170cm・55kgモデル HBD-0117-55K
“現実に起こり得た事故”を、リアルに・正確に再現するための高性能ダミー
「HBD-0117シリーズ」は、挟まれ・轢過・激突といった衝撃的な事故の実態を再現するために設計された、実験用の高耐久人体ダミーです。実際に発生した事故現場をもとに、身体の動きや損傷挙動を物理的に再現することで、事故原因の分析、安全対策の検証、製品設計の見直しといった多目的な活用を可能にします。

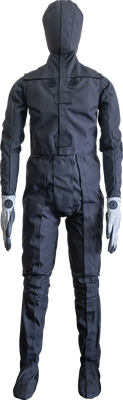

このダミーの主要関節はヒトの動作範囲において滑らかに可動します。体格は20～25歳の日本人成人男子を想定しています。主な可動部は首、肩、ひじ、手首、腰、股関節、ひざ、足首です。肩、ひじ、手首、股関節、ひざ、足首関節はボルトを締めることにより任意の角度で固定できます。
可動域と自由度（参考値）
部位 自由度（軸総数） 主な可動方向
首 3 屈曲／伸展（前後40°相当）、
側屈（左右40°）、回旋（左右60°程度）
肩甲帯 2 挙上／下制（上下20°／10°）、
前突／後退（前20°／後10°）
肩 3×2＝6 屈曲／伸展（前160°／後30°）、
外転／内転（外180°／内20°）、回旋（内外各約90°）
肘 1×2＝2 屈曲／伸展（0～140°）
前腕回内／回外 1×2＝2 回内／回外（0～90°）
手首 2×2＝4 屈曲／伸展（各45°）、橈屈／尺屈（各20°）
胸椎（胸部） 1 屈曲／伸展（約30°）
腰椎 3 屈曲／伸展（約40°／10°）、側屈（左右30°）
股関節 3×2＝6 屈曲／伸展（前100°／後30°）、
外転／内転（外50°／内40°）、回旋（内外各約30°）
膝 1×2＝2 屈曲／伸展（0～120°）
足首 2×2＝4 背屈／底屈（各約20°）、内反／外反（各約20°）
つま先 1×2＝2 底屈／背屈（約5°／20°）
合計 28 —
高耐久構造：金属骨格 × 高弾性素材 × バリスティックナイロン
内部骨格には、高剛性の金属構造体を採用。大きな衝撃荷重にも耐え、繰り返しの使用でも歪みや変形を最小限に抑えます。クッション材には、高耐久の発泡ゴム素材を使用し、衝突時のエネルギー吸収性と形状復元力を両立。外装は、防弾チョッキにも使われるバリスティックナイロン。高い耐摩耗性と引き裂き強度を誇り、コンクリート上や屋外での使用でも長期間の耐久性を確保します。

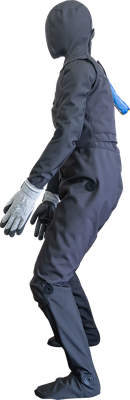

“自立できるダミー”という進化した性能
関節が柔軟に動き関節はボルトを締めることで任意の角度に固定可能です。
HBD-0117シリーズは、補助具なしで単体自立が可能な数少ないダミーです。これにより、事故発生直前の自然な立ち姿勢での再現が可能になり、事故直前・直後の身体の動きの連続性を妨げることなく検証できます。また、設置や移動の作業負荷が軽減されることも、現場での運用における大きな利点です。
活用シーンと導入メリット

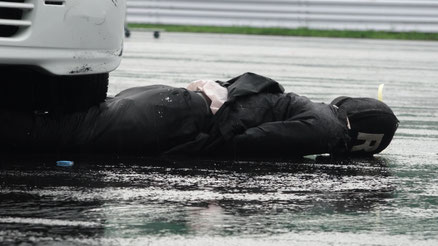

交通事故再現実験（歩行者・自転車・自動車・二輪車との接触）
HBD-0117シリーズは、交通事故再現における歩行者の転倒挙動や衝突後の身体の変化を、人体に近い質量・重心・関節可動性をもって忠実に再現できます。自動車やバイク、自転車との速度差による衝突メカニズムの違いを比較実験する際にも有効で、損傷リスクの定量評価や衝撃吸収構造の検証に貢献します。

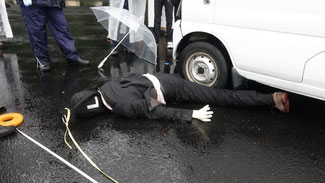

実証実験による損傷度評価
ドライブレコーダー映像と連携した再現性比較
保険事故調査・警察の事故解析補助資料としても活用実績あり
工場・作業現場での巻き込まれ・挟まれ・接触再現
工場や建設現場で多発するプレス機、コンベア、建設重機、フォークリフト等との接触事故も、高精度に再現可能です。人体の柔軟性を再現したクッション構造と、頑健な金属骨格により、挟圧時の身体の変形や衝撃吸収経路を詳細に記録することができます。
巻き込まれ事故発生時の身体の折れ・反転挙動を忠実に再現
衝突圧力に対する可視化評価、リスクアセスメント向上
安全装置の配置見直し・改善の根拠データ取得に寄与

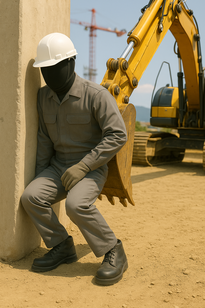

建築構造物への衝突・挟まれシナリオの再現
建築構造物への衝突・挟まれシナリオの再現
現場で想定される構造物への衝突事故をリアルに再現可能。躯体（壁・階段・手すりなど）と人体が衝突した際の姿勢変化や荷重分布を記録し、安全設計や構造見直しの検証材料としても活用されています。
工場・倉庫・仮設足場・階段・通路などの安全評価に
転落防止柵や緩衝装置の実用効果検証
公共空間における危険性調査や安全対策立案にも応用
センサー・安全装置の反応確認および信頼性評価
事故再現用ダミーは、近接センサー、挟まり検知センサー、停止センサーなどの安全装置の起動判定や誤作動率の検証にも使用されています。人の柔軟な構造に似た応答を示すため、製品の実環境下に近いセンサーテストが可能です。
自動停止装置の反応距離・応答時間の比較
センサーと人の接触角度による誤差検証
搬送ロボットや自動走行機器における安全制御評価
映像教材・VR事故再現シナリオ用の素材制作
教育機関や企業の安全教育現場において、事故の瞬間をVRコンテンツや再現映像教材として収録するニーズも高まっています。HBD-0117シリーズは、直立姿勢から自然な転倒・衝突まで再現可能な自立性を備えているため、映像素材としても極めてリアルです。
教育現場での安全講習映像のリアル化
VR事故体験コンテンツでの使用（視覚・音響効果との連携）
研修施設・安全大会でのインパクトのある体感教育素材に最適
なぜHBD-0117シリーズが選ばれるのか？
なぜHBD-0117シリーズが選ばれるのか？
HBD-0117シリーズは、事故発生の瞬間を定量的かつ繰り返し再現できる、高精度かつ高耐久の再現型人体ダミーです。交通・産業・建築・福祉など多分野での事故再現に対応しており、事故解析、安全設計、法医学研究、教育訓練まで、幅広い現場で導入されています。
さらに、警視庁をはじめとする検証機関・研究施設でも実績があり、現場の信頼を獲得しています。
事故の“リアル”を追求し、対策を科学的に裏づけるための、最先端の安全検証ツールとしてお役立ていただけます。
HBD-0117シリーズ 事故再現ダミー
HBD-0117-55K 挟まれ・轢過・激突衝撃再現 170cm・55kgモデル
HBD-0117-70K 挟まれ・轢過・激突衝撃再現 170cm・70kgモデル
HBD-0117-26K 挟まれ・轢過・激突衝撃再現 126cm・26kgモデル（子ども）
HBD-0117-55KF 挟まれ・轢過・激突衝撃再現 160cm・55kg（女性）モデル
