自転車用幼児座席評価用子どもダミー人形｜SG基準対応モデル｜
自転車用幼児座席評価用子どもダミー人形
自転車用幼児座席の評価・開発試験で使用する子どもダミー人形です。SG基準（自転車用幼児座席）の区分を踏まえ、上限体型の形状と重量配分を再現する評価用供試体として設計しています。幼児座席の適合性確認、保持・着座姿勢の再現、荷重体としての繰り返し評価などに使用できます。
これらのダミーは、座席の性能検証だけでなく、安全性能の評価にも使用されます。
|
「自転車用幼児座席のSG基準」による幼児の体重の上限による区分 |
|
| 前形 |
15㎏以下用： 体重8kg以上15kg以下の幼児（目安身長70cm以上100cm以下）が使用する幼児座席 |
| 後形 |
24㎏以下用： 体重8kg以上24kg以下の幼児（目安身長70cm以上120cm以下）が使用する幼児座席 |
|
上記体重の制限範囲に加え、年齢の上限は道路交通法に基づき小学校就学の始期に達するまでであること。前形は参考使用年齢として「1歳以上4歳未満」 |
|
シリーズ
自転車用幼児座席評価用子どもダミー人形には3つのシリーズが用意されています。

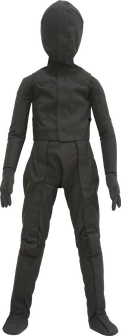

耐久モデル
HBD-0580-SGシリーズ
主な用途
耐久試験・転倒実験・荷重体
耐久性が特徴であり、耐久試験や転倒実験、荷重試験など、さまざまな試験に適しています。

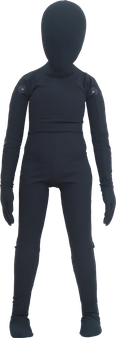

ヒューマンライクモデル
HBD-0680-SGシリーズ
主な用途
製品開発・製品評価・
挙動の再現
各部の関節は非常になめらかに動作し、自然な挙動の再現が可能です。
また、模擬骨盤が内蔵されており、骨盤の回旋、挙上、下制などの動作を再現できます。
耐久モデル（2分解型）
HBD-0780-SGシリーズ
主な用途
荷重体
頭部と上肢は省略され、腹部で上下に分割することができます。これにより、荷重体としての機能を維持しながら、取り扱いが容易になっています。
ラインアップ
自転車用幼児座席評価用子どもダミー人形 ヒューマンライクモデル
| 品番 | 品名 | 身長 | 重量 | 参考価格 |
| HBD-0680-SG15KH |
自転車用幼児座席評価用 子どもダミー人形 15kg ヒューマンライクモデル |
100 cm | 15 kg | 2,800,000円 |
| HBD-0680-SG24KH |
自転車用幼児座席評価用 子どもダミー人形 24kg ヒューマンライクモデル |
120 cm | 24 kg | 2,900,000円 |
※価格は税抜です。別途消費税を申し受けます。
※通常納期：約10週間
自転車用幼児座席評価用子どもダミー人形 耐久モデル
| 品番 | 品名 | 身長 | 重量 | 参考価格 |
| HBD-0580-SG15KD |
自転車用幼児座席評価用 子どもダミー人形 15kg 耐久モデル |
100 cm | 15 kg | 2,550,000円 |
| HBD-0580-SG24KD |
自転車用幼児座席評価用 子どもダミー人形 24kg 耐久モデル |
120 cm | 24 kg | 2,650,000円 |
※価格は税抜です。別途消費税を申し受けます。
※通常納期：約8週間
自転車用幼児座席評価用子どもダミー人形 耐久モデル・2分解
| 品番 | 品名 | 身長 | 重量 | 参考価格 |
| HBD-0780-SG15KD-2 |
自転車用幼児座席評価用 子どもダミー人形 15kg 耐久モデル（2分解型） |
100 cm | 15 kg | 2,800,000円 |
| HBD-0780-SG24KD-2 |
自転車用幼児座席評価用 子どもダミー人形 24kg 耐久モデル（2分解型） |
120 cm | 24 kg | 2,900,000円 |
※価格は税抜です。別途消費税を申し受けます。
※通常納期：約12週間
シリーズ別仕様比較
| 項目 |
HBD-0580-SG シリーズ |
HBD-0680-SG シリーズ |
HBD-0780-SG シリーズ |
|
モデル名 （通称） |
自転車用幼児座席評価用 耐久モデル |
自転車用幼児座席評価用 ヒューマンライクモデル |
自転車用幼児座席評価用 耐久モデル（２分解型） |
| 主な用途 | 耐久試験・転倒実験・荷重体など | 製品開発・製品評価・挙動の再現など | 耐久試験・荷重体など |
| 体型 | 自転車用幼児座席のSG基準に基づく上限体型型 | ||
| フルボディ | 頭部・上肢無し | ||
| ボディ本体 | 発泡ウレタン成型・ポリオレフィン系樹脂 | 発泡ウレタン成型・ポリオレフィン系樹脂+軟質樹脂 | 発泡ウレタン成型・ポリオレフィン系樹脂 |
| 骨格 | 金属・ポリオレフィン系樹脂 | ||
| 外装 | バリスターナイロン生地 | 伸縮性ポリエステル生地 | バリスターナイロン生地 |
|
頑健性 （自社比較） |
高 | 中 | 高 |
| 関節・ロック機構 | － | 13ヶ所 | 6ヶ所 |
| 関節・ボールジョイント | － | 9ヶ所 | 4ヶ所 |
| 関節・ダンパー式ジョイント | 1ヶ所 | 1ヶ所 | － |
| 自由度 | 28 以上 | 39 以上 | 14 以上 |
| 骨盤 | － | FRP製模擬骨盤 | － |
| 座骨結節・仙骨 | 金属製模擬骨 | － | カマボコ型金属製模擬骨 |
| 寸法・重量公差 | ±1％以内 | ||
使用上の注意
- 落下実験、衝突実験などには使用できません。
- 屋内仕様です。雨天や水中での使用はできません。
