ポジショニングダミー ヒューマンライクモデル
精密な姿勢再現と負荷評価に対応する高機能ポジショニングモデル
精密な姿勢再現と負荷評価に対応する高機能ポジショニングモデル

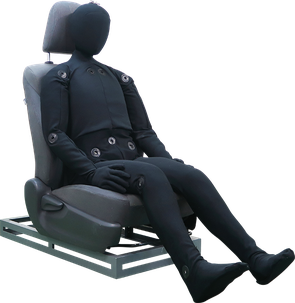

HBD-0209シリーズは、自動車用シート、車いす、福祉・医療機器などの評価や姿勢研究を目的に開発された、成人男性をモデルとした高機能ポジショニングダミーです。人体に近い重量配分と関節可動性を備え、さまざまな姿勢や動作の再現に対応します。

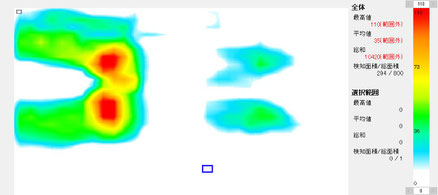

着座時の体圧分散の再現
HBD-0205-H70K-BR 二輪乗車用ヒューマンライクモデル 170cm・70kg
二輪車のシート開発や製品評価、風洞実験などを行うことができます。
リアルな人体構造と関節再現
リアルな人体構造と関節再現
このダミーは、日本人平均体格に基づいて設計されており、以下の12部位の関節が可動・固定可能です：首、肩甲帯、肩、ひじ、手首、手指、胸椎、腰椎、股関節、ひざ、足首、足つま先。
回転軸にはクロームメッキ仕上げのステンレス製を使用。関節はボールジョイントやヒンジ構造を組み合わせ、精密な角度設定が可能。各部を固定することで、保持姿勢の安定性も確保されます。
胸郭と模擬骨盤を内蔵した人体構造
内部骨格はスチール製フレーム
胸郭および頭部には硬質ポリオレフィン樹脂
骨盤はFRP（ガラス繊維強化樹脂）製パーツを内蔵
外装は柔軟かつ高伸縮性のストレッチナイロン生地で仕上げ
ポジショニングダミー 耐久モデル 170cm・70kg（座骨結節）
車いすや自動車のシートなどの開発や耐久実験を行うことができます。
「ポジショニングダミー （男性）」の体格は一般成人男子に近似するように設計されており、主要な関節部を固定した状態を保持することができますので、人が長時間座ることを想定した車いすや自動車のシートなどの開発や耐久実験を行うことができます。イス、シート、車いすの開発現場で多く採用されているモデルです。
頸部はカスタマイズが可能です。首関節をダンパー式に変更すると、衝突の際に頸部に加わるダメージの検証を簡易的に計測することができます。 背部には吊り上げ専用フックが標準で装備されています。体表は高耐久性のバリスタナイロン生地で覆われています。内部は人体の弾力性に近似させた低反発ウレタンで構成されています。
ポジショニングダミーは成人、高齢者タイプのいずれもが製作可能で身長、体重、上肢、下肢の長さなどのカスタマイズも可能です
製品評価・開発用 ポジショニングダミー 一覧
HBD-0205シリーズ
HBD-0205-D55KF 耐久モデル（女性）160cm・55kg（座骨結節）
HBD-0205-D70K 耐久モデル 170cm・70kg（座骨結節）
HBD-0205-H55KF ヒューマンライクモデル（女性） 160cm・55kg
（胸郭・模擬骨盤）
HBD-0205-H70K ヒューマンライクモデル 170cm・70kg
（胸郭・模擬骨盤）
HBD-0205-H70K-BR 二輪乗車用ヒューマンライクモデル 170cm・70kg
（胸郭・模擬骨盤）
HBD-0205-H100K-BR ポジショニングダミー 二輪乗車用ヒューマンライクモデル
180cm・100kg（胸郭・模擬骨盤）
